你现在的位置：首页 >> 产品展示 >>

QLY2.4

性能曲线（一级 n=2900r/min）

性能参数表

型号	配用电机（kW）	流量 Q（m3/h）	1.6	2	2.4	2.8	3.2	3.6
QLY2.4-8*1	0.55	扬程H(m)	8.5	8.3	8	7.6	7.3	7
QLY2.4-8*2	0.55		17	16.6	16	15.2	14.6	14
QLY2.4-8*3	0.75		25.5	24.9	24	22.8	21.9	21
QLY2.4-8*4	1.1		34	33.2	32	30.4	29.2	28
QLY2.4-8*5	1.1		42.5	41.5	40	38	36.5	35
QLY2.4-8*6	1.5		51	49.8	48	45.6	43.8	42
QLY2.4-8*7	1.5		59.5	58.1	56	53.2	51.1	49
QLY2.4-8*8	1.5		68	66.4	64	60.8	58.4	56
QLY2.4-8*9	1.5		76.5	74.7	72	68.4	65.7	63
QLY2.4-8*10	1.5		85	83	80	76	73	70
QLY2.4-8*11	1.5		93.5	91.3	88	83.6	80.3	77
QLY2.4-8*12	2.2		102	99.6	96	91.2	87.6	84
QLY2.4-8*13	2.2		110.5	107.9	104	98.8	94.9	91
QLY2.4-8*14	2.2		119	116.2	112	106.4	102.2	98
QLY2.4-8*15	2.2		127.5	124.5	120	114	109.5	105
QLY2.4-8*16	3		136	132.8	128	121.6	116.8	112
QLY2.4-8*17	3		144.5	141.1	136	129.2	124.1	119
QLY2.4-8*18	3		153	149.4	144	136.8	131.4	126
QLY2.4-8*19	3		161.5	157.7	152	144.4	138.7	133
QLY2.4-8*20	3		170	166	160	152	146	140
QLY2.4-8*21	3		178.5	174.3	168	159.6	153.3	147
QLY2.4-8*22	4		187	182.6	176	167.2	160.6	154
QLY2.4-8*23	4		195.5	190.9	184	174.8	167.9	161
QLY2.4-8*24	4		204	199.2	192	182.4	175.2	168

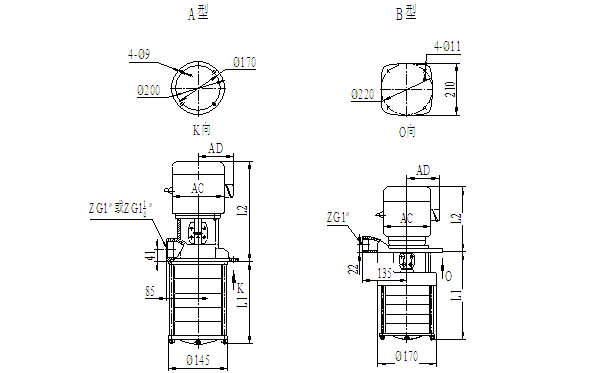

安装尺寸图

尺寸及重量

型号	L1		L2		AD	AC	重量（kg）
型号	A型	B型	A型	B型	AD	AC	A型	B型
QLY2.4-8*1,	100	204	360	240	130	145	27.5	25.5
QLY2.4-8*2	100	204	360	240	130	145	27.8	25.8
QLY2.4-8*3	127	231	395	275	150	175	29.1	27.1
QLY2.4-8*4	154	258	395	275	150	175	30.6	28.6
QLY2.4-8*5	181	285	395	275	150	175	30.9	28.9
QLY2.4-8*6	208	312	405	285	155	195	37.2	35.2
QLY2.4-8*7	235	339	405	285	155	195	37.5	35.5
QLY2.4-8*8	262	366	405	285	155	195	37.8	35.8
QLY2.4-8*9	289	393	405	285	155	195	38.1	36.1
QLY2.4-8*10	316	420	405	285	155	195	38.4	36.4
QLY2.4-8*11	341	447	405	285	155	195	38.7	36.7
QLY2.4-8*12	370	474	430	310	175	195	41.3	39.3
QLY2.4-8*13	397	501	430	310	175	195	41.6	39.6
QLY2.4-8*14	424	528	430	310	175	195	41.9	39.9
QLY2.4-8*15	451	555	430	310	175	195	42.2	40.2
QLY2.4-8*16	478	582	475	355	175	215	52.2	50.5
QLY2.4-8*17	505	609	475	355	175	215	52.8	51
QLY2.4-8*18	532	636	475	355	175	215	53.1	51.3
QLY2.4-8*19	559	663	475	355	175	215	53.4	51.6
QLY2.4-8*20	586	690	475	355	175	215	53.7	51.9
QLY2.4-8*21	613	717	475	355	175	215	54.0	52.2
QLY2.4-8*22	640	744	510	390	190	240	54.3	52.5
QLY2.4-8*23	667	771	510	390	190	240	54.6	52.8
QLY2.4-8*24	694	798	510	390	190	240	55	53.2

注：表中L1尺寸为无联接管泵的液下深度，如果选用有联接管型式，请在合同中注明所要求的液下深度。
