QLY42

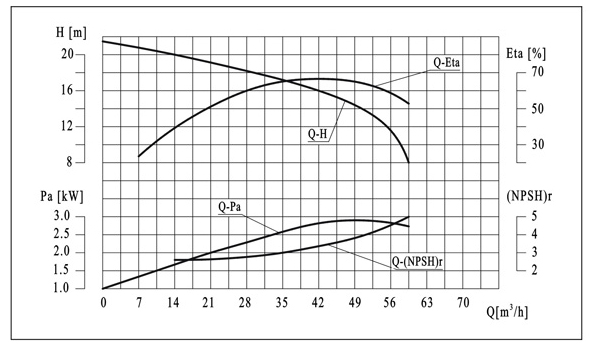

性能曲线 （一级 n=2950r/min）
性能参数表
|
型号 |
配用电机 |
流量 |
30 |
36 |
40 |
42 |
46 |
50 |
54 |
|
QLY42-16*1 |
3 |
扬程H(m) |
18 |
16.8 |
16.2 |
16 |
14.7 |
13.4 |
11.5 |
|
QLY42-16*2 |
7.5 |
36 |
33.6 |
32.4 |
32 |
29.4 |
26.8 |
23 | |
|
QLY42-16*3 |
11 |
54 |
50.4 |
48.6 |
48 |
44.1 |
40.2 |
34.5 | |
|
QLY42-16*4 |
11 |
72 |
67.2 |
64.8 |
64 |
58.8 |
53.6 |
46 | |
|
QLY42-16*5 |
15 |
90 |
84 |
81 |
80 |
73.5 |
67 |
57.5 | |
|
QLY42-16*6 |
18.5 |
108 |
100.8 |
97.2 |
96 |
88.2 |
80.4 |
69 | |
|
QLY42-16*7 |
22 |
126 |
117.6 |
113.4 |
112 |
102.9 |
93.8 |
80.5 |

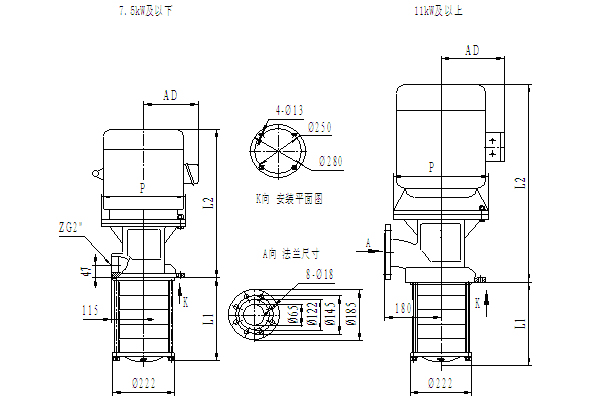

尺寸及重量
|
型号 |
L1 |
L2 |
AD |
P(AC) |
重量 |
|
QLY42-16*1 |
135 |
480 |
175 |
215 |
62.0 |
|
QLY42-16*2 |
189 |
645 |
223 |
275 |
103.2 |
|
QLY42-16*3 |
243 |
790 |
255 |
350 |
154.7 |
|
QLY42-16*4 |
297 |
790 |
255 |
350 |
156.6 |
|
QLY42-16*5 |
351 |
790 |
255 |
350 |
168.5 |
|
QLY42-16*6 |
405 |
845 |
255 |
350 |
182.5 |
|
QLY42-16*7 |
459 |
875 |
255 |
350 |
224.4 |
注：表中L1尺寸为无联接管泵的液下深度，如果选用有联接管型式，请在合同中注明所要求的液下深度。
 | ||||||||||||||||||||||||
| ||||||||||||||||||||||||
  | ||||||||||||||||||||||||
